Введение

Конструкция для крепления солнечных панелей является основой любого фотоэлектрического (ФЭ) проекта. Она поддерживает солнечные модули, безопасно передает нагрузки на крышу или землю и обеспечивает надежную работу системы в течение 25–30 лет. Выбор правильной конструкции — это не просто выбор направляющих и кронштейнов, а тщательный расчет, основанный на условиях площадки, характеристиках модулей, экологических нагрузках и инженерных стандартах.

Неправильно спроектированная система крепления может привести к чрезмерным затратам на материалы, проблемам с установкой или даже к разрушению конструкции при сильном ветре, снегопаде или землетрясениях. В этом руководстве объясняются ключевые шаги, которые инженеры используют для расчета правильной конструкции крепления солнечных батарей для фотоэлектрического проекта.

1. Понимание основных нагрузок на конструкцию крепления солнечной батареи.

Первый шаг — это определение всех сил, действующих на объект. система крепления фотоэлектрических панелей.

1.1 Постоянная нагрузка (статический вес)

Собственный вес — это вес всех неподвижных компонентов, включая:

· солнечные панели

· Алюминиевые направляющие

· Зажимы

· Болты и крепежные элементы

· Монтажные кронштейны

· Балласт (для некоторых систем плоских крыш)

Конструкция должна надежно выдерживать этот вес на протяжении всего срока службы проекта.

Базовая формула:

Собственный вес = Вес модуля + Вес системы крепления + Вес дополнительного оборудования

Пример:

Фотоэлектрический модуль весит 25 кг и имеет площадь 2,2 м²:

[ 25 кг ÷ 2,2 м² = 11,4 кг/м² ]

Затем добавьте вес направляющих, зажимов и других компонентов.

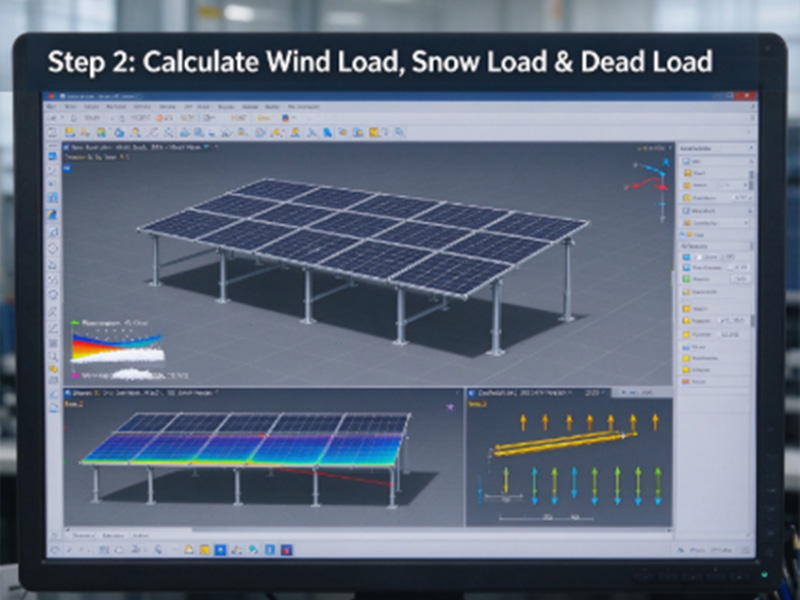

2. Рассчитайте ветровую нагрузку

Ветровая нагрузка обычно является наиболее критичным фактором при проектировании солнечных креплений, особенно для системы на крышеназемные крепления и солнечные навесы для автомобилей. Ветер создает давление и подъемную силу, которые могут отрывать модули и конструкции от фундамента.

Базовая формула давления ветра

[ P = 0,5 × ро × V² ]

Где:

· P = давление ветра (Па)

· ρ = плотность воздуха (приблизительно 1,225 кг/м³)

· V = расчетная скорость ветра (м/с)

Пример:

При скорости ветра 40 м/с:

[ P=0.5 \times 1.225 \times 40^2 \]\[ P≈980Па \]

Фактическая расчетная нагрузка также должна учитывать:

· Направление ветра

· угол наклона панели

· Высота здания

· Категория местности

· Краевые эффекты массива

· Местные нормы проектирования

Давление ветра часто выше по краям и углам солнечных батарей, поскольку воздушный поток создает более сильные силы всасывания в этих областях.

3. Рассчитайте снеговую нагрузку (если применимо).

Для проектов в условиях холодного климата снеговая нагрузка может стать определяющим фактором при проектировании.

Снеговая нагрузка зависит от:

· снеговая нагрузка на землю

· Угол наклона крыши или панели

· Плотность снега

· Снежные заносы

Базовая формула:

[Нагрузка от снега = Нагрузка от снега на землю, умноженная на коэффициент формы]

Например:

Если местная снеговая нагрузка составляет:

1,5 кН/м²

а коэффициент формы панели составляет:

0,8

Затем:

[ 1,5 × 0,8 = 1,2 кН/м² ]

Накопление снега обычно больше в фотоэлектрические системы с малым углом наклонапри этом модули с более крутым наклоном могут легче сбрасывать снег.

4. Определите компоновку солнечных модулей.

Конструкция крепления во многом зависит от конструкции фотоэлектрической батареи.

К важным параметрам относятся:

Информация о модуле

· Длина

· Ширина

· Толщина

· Масса

· Тип рамы

· Положение зажима

Схема расположения элементов массива

· Количество модулей в ряду

· Количество строк

· Расстояние между строками

· Угол наклона

· Ориентация (портретная или альбомная)

Пример:

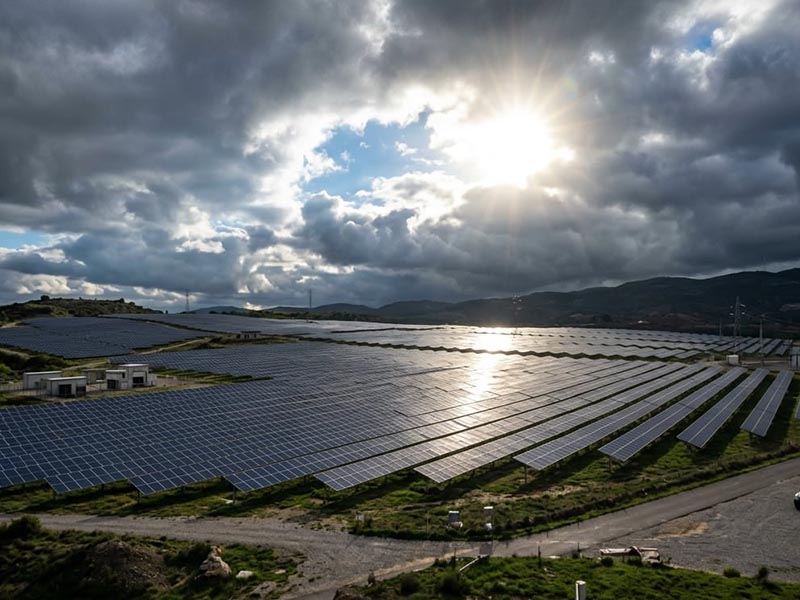

Для наземной электростанции мощностью 1 МВт могут потребоваться тысячи модулей. Небольшие изменения в расстоянии между рельсами или между сваями могут существенно повлиять на расход стали и стоимость монтажа.

5. Выберите правильные конструктивные элементы.

После расчета нагрузок инженеры выбирают подходящие компоненты.

Алюминиевые направляющие

Проверять:

· Прочность на изгиб

· Отклонение

· Длина пролета

· Класс материала

Для больших пролетов требуются более прочные рельсы или более плотное расположение опор.

Зажимы

Зажимы должны выдерживать:

· вес модуля

· Силы подъема ветра

· Тепловое расширение

· Механическое напряжение

Положение зажима должно соответствовать требованиям производителя модуля.

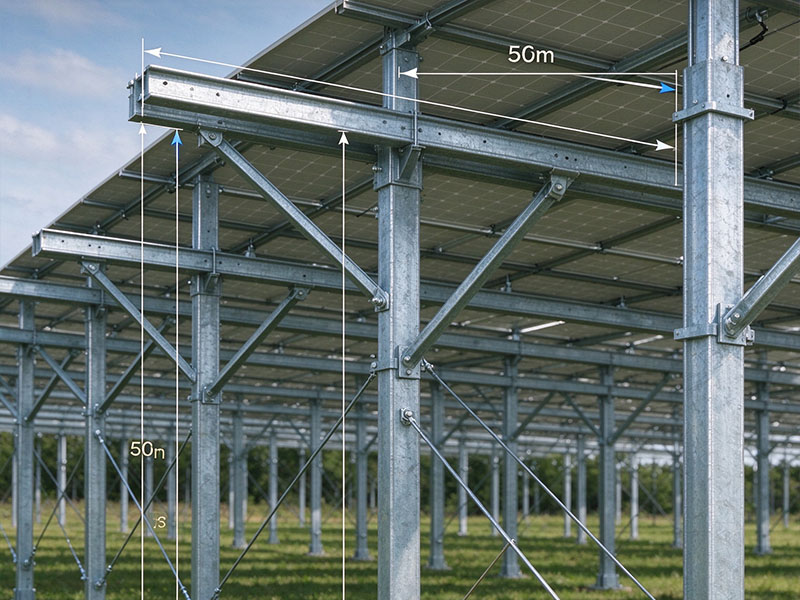

Посты и фонды

Для наземных систем:

Инженеры производят расчеты:

· Осевое сжатие

· Сила вытягивания

· Изгибающий момент

· Сопротивление почвы

Выбор фундамента зависит от:

· Тип почвы

· скорость ветра

· Высота массива

· Состояние грунта

Распространенные типы фундаментов:

· Забивные сваи

· Заземляющие винты

· Бетонные фундаменты

6. Примените коэффициенты запаса прочности и стандарты проектирования.

Конструкции для крепления солнечных батарей должны соответствовать местным инженерным стандартам.

К общим стандартам относятся:

· ASCE 7 (США)

· Еврокод

· стандарты AS/NZS

· Стандарты Великобритании (Китай)

Расчет обычно включает в себя:

· Комбинации нагрузок

· Факторы безопасности материалов

· Проверка уровня сигнала соединения

· Пределы отклонения

Например, ветровые, снеговые и постоянные нагрузки суммируются в соответствии с применимыми строительными нормами, а не просто складываются.

7. Пример: Простой расчет для наземной установки.

Предполагать:

· Размер модуля: 2,2 м²

· Вес модуля: 25 кг

· Скорость ветра: 40 м/с

· Угол наклона: 25°

· Снеговая нагрузка: 0,8 кН/м²

Шаг 1: Расчет собственного веса

Панель:

[ 25 кг ÷ 2,2 м² = 11,4 кг/м² ]

Добавить монтажную конструкцию:

[ 11,4+4=15,4 кг/м² \]

Шаг 2: Рассчитайте давление ветра.

[ P=0.5×1.225×40^2 \]\[ P≈980Па \]

Применяйте аэродинамические коэффициенты в зависимости от положения антенной решетки.

Шаг 3: Выберите структуру

Исходя из конечных нагрузок:

· Выберите размер направляющей

· Определите расстояние между зажимами.

· Рассчитайте глубину сваи

· Проверьте прочность болта.

Окончательный проект должен пройти структурные расчеты до начала строительства.

8. Распространенные ошибки при выборе конструкций для крепления солнечных батарей

Ошибка 1: Использование стандартного дизайна повсюду

Конструкция, рассчитанная на районы с низким уровнем ветра, может разрушиться в прибрежной зоне или в зоне урагана.

Решение: Всегда используйте данные о ветре и снеге, специфичные для данного проекта.

Ошибка 2: Игнорирование краевых зон

В первом и последнем рядах сильнее воздействие ветра.

Решение: Укрепите краевые участки или отрегулируйте расстояние между ними.

Ошибка 3: Слишком большие размеры конструкции.

Избыточное количество стали увеличивает стоимость проекта.

Решение: Оптимизировать:

· Расстояние между рельсами

· Толщина материала
